Die Gasmischanlage wurde konzipiert, um eine konstante Mischkonzentration des Gasgemisches sicherzustellen. Die gewünschte Mischkonzentration kann über das lokale Bedienpanel festgelegt werden. Einmal eingestellt, bleibt diese Konzentration stabil, unabhängig von Schwankungen in der Zusammensetzung des Gasgemisches oder der tatsächlich entnommenen Menge an Gasgemisch, solange sie innerhalb der festgelegten Leistungsgrenzen der Anlage liegt.

Gemäß DIN EN 437 werden bei der Typprüfung von Gasgeräten verschiedene Gasverteilungsbedingungen simuliert. Die verschiedenen Bedingungen durch Grenzgase sowie minimale und maximale Prüfdrücke werden berücksichtigt, sodass eine sichere Betriebsweise für alle vorhersehbaren Versorgungsbedingungen gewährleistet ist. Dabei werden die wirtschaftlich zumutbaren Prüfbedingungen berücksichtigt.

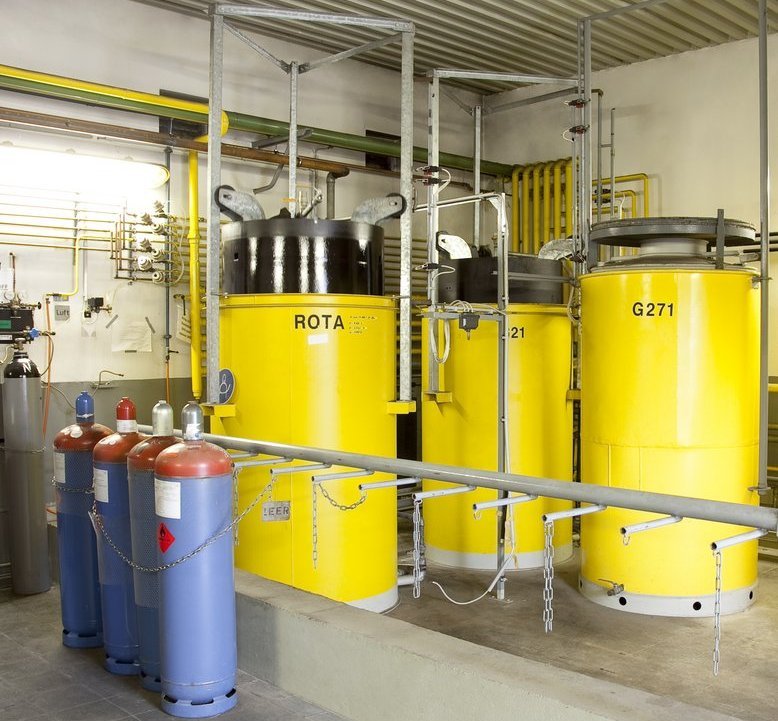

Die Gasmischanlage im Prüflabor hat folgende Merkmale:

• Dynamisch, d. h. Zumischung kontinuierlich geregelt
• Vier-Stränge, nicht-redundant mit Gasfiltern, Eingangsdruck-Transmittern, Gasrücktrittsicherungen und entsprechenden Magnetventilen zur Freigabe der jeweiligen Gase
• Automatisiert, steuerbar über einen lokalen Touch-Screen, SPS-basierte Anlagensteuerung
• Regelung der Durchflussmenge und der Zumischung über Massendurchflussregler
• Ausgangsdruckregelung über mechanische Druckminderer in jeden Ausgang
• SPS-Steuerung der Anlage mit Angabe der jeweils gewünschten Konzentration der Prüf- und Grenzgase und integrierter Rezeptvorwahl
